Sprühköpfe aus dem 3D-Drucker

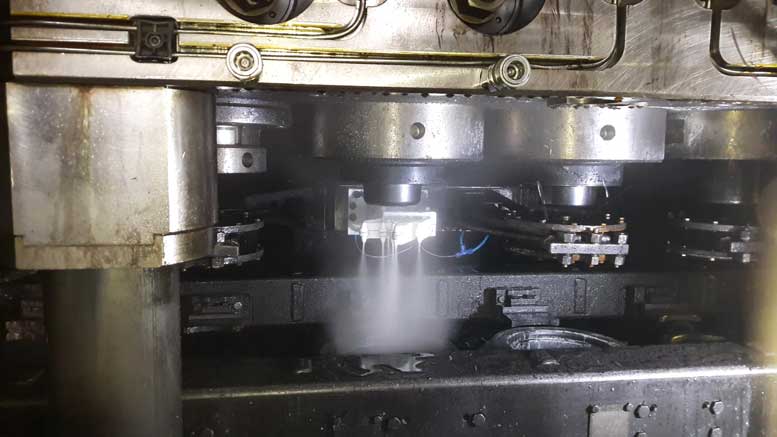

Die 3D-Sprühköpfe in der Praxis: Für unterschiedliche Sprühbilder können die 3D-Sprühköpfe aufgrund der einteiligen Bauweise mit Drücken zwischen drei und mehr als zehn bar betrieben werden.

In Gesenkschmiedepressen entfernen Sprühköpfe zwischen den einzelnen Pressenhüben den Zunder von den Gesenken, kühlen die Oberfläche, bringen Schmierstoffe auf und trocknen die Oberfläche der Gesenke. Dabei stoßen konventionelle Sprühköpfe immer wieder an ihre Grenzen.

Deshalb fertigt die SMS group die Sprühköpfe jetzt im 3D-Druck. Ausgangsmaterial ist Feinpulver auf der Basis von Polyamid. Das Ergebnis sind 3D-Sprühköpfe, die im Vergleich mit solchen aus Stahl um 90 Prozent leichter sind. Dadurch können schnellere Handling­systeme als bisher verwendet werden. Die SMS group bietet lineare, kurvengesteuerte oder von Servomotoren angetriebene Sprühsys­teme sowie Industrieroboter an. So verkürzen die neuen 3D-Sprüh­köpfe die Nebenzeiten der Presse und steigern die Ausbringung. Das geringe Gewicht der 3D-Sprühköpfe erleichtert die Montage und den Tausch von Sprühköpfen und reduziert gleichzeitig den Verschleiß der Handlingsysteme.

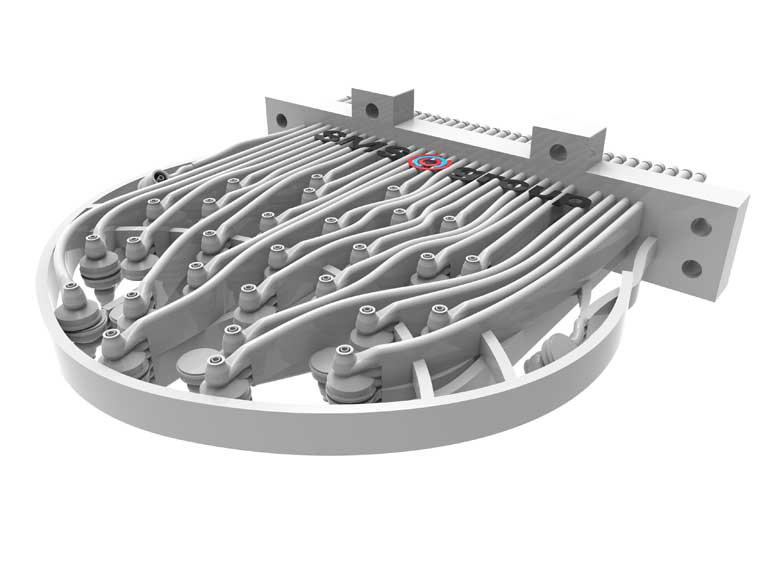

Die durch den 3D-Druck hergestellten 3D-Sprühköpfe sind leichter, prozessoptimiert gestaltet und flexibler im Einsatz.

Bei der Herstellung der neuen 3D-Sprühköpfe für Gesenkschmiede­pressen nutzt die SMS group (www.sms-group.com) die Möglich­keiten der additiven Fertigung. Der 3D-Druck macht es möglich, extrem leichte und kompakte 3D-Sprühköpfe herzustellen, die individuell an die Gegebenheiten einzelner Gesenke angepasst sind. Die Kombination der flexiblen Ansteuerung der einzelnen Düsen, schnellem Handling und einem homogen verteilten Sprühnebel, reduziert die Taktzeiten der Presse und verlängert die Standzeit der Gesenke.

Der 3D-Druck bietet den Konstrukteuren der SMS group zudem mehr Gestaltungsmöglichkeiten bei der Konstruktion der 3D-Sprühköpfe. Sie können die einzelnen Düsen exakt den Anforderungen der Kunden entsprechend anordnen und sogar die Form der Düsen individuell gestalten.

Auch mit der Ansteuerung der neuen 3D-Sprühköpfe erschließt die SMS group vollkommen neue Möglichkeiten: Jede Düse kann einzeln geschaltet werden, sowohl zum Sprühen als auch zum separaten Ausblasen der Zerstäuberluft – gleichzeitig oder zeitlich versetzt. So erzielen die Köpfe bei minimalem Sprühmittelverbrauch ein homogen über die Werkzeugoberfläche verteiltes Sprühbild und in der Folge eine lange Standzeit der Werkzeuge. Aufgrund der einteiligen Bauweise können die 3D-Sprühköpfe bei Drücken zwischen drei und mehr als zehn bar betrieben werden und unterschiedliche Sprühbilder erzeugen.

Die neuen 3D-Sprühköpfe eignen sich sowohl für neue Pressen als auch für die nachträgliche Integration in bestehende Systeme. Die SMS group hat die Konstruktion der 3D-Sprühköpfe weitgehend auto­matisiert und erzielt darüber hinaus kurze Fertigungszeiten, so dass die individuell für den Kunden entwickelten 3D-Sprühköpfe, innerhalb kürzester Zeit lieferbar sind.

Die durchbrochene Struktur verhindert die Ansammlung des Sprühmediums auf dem Sprühkopf. Die einzelnen Kanäle sind in ihrem Inneren strömungsoptimiert, so bilden sich dort nirgends Ablagerungen. Da die additiv gefertigten 3D-Sprühköpfe keine Trennfugen haben, kommt das Sprühmedium bei Stillständen nicht mit Luft in Berührung und kann nicht eintrocknen.

Von den bewährten, ebenfalls von der SMS group entwickelten Plattensprühköpfen haben die Konstrukteure das Prinzip der außen­mischenden Zweistoff-Düsen übernommen, die ein extrem feines Aerosol erzeugen. Im Gegensatz zu innenmischenden Düsen können sich die einzelnen Komponenten des Sprühmittels nicht entmischen.

Für das Schalten der Düsen setzt die SMS group bei den 3D-Sprüh­köpfen den gleichen Membranwerkstoff ein, der sich bei den Platten­sprühköpfen bewährt hat. Die Membranplättchen befinden sich direkt an der Düse. Dies bietet aufgrund der kurzen Schaltzeiten eine hohe Dynamik und schließt gleichzeitig ein Nachtropfen aus.
