Korrekt dimensionierte Kabel und Leitungen sind Voraussetzung für eine sichere Elektroinstallation und garantieren den Schutz im Fehlerfall. Die manuelle Berechnung erfordert viele Schritte und Überlegungen. Drei Schutzziele müssen erfüllt werden: Leitungsschutz, Personenschutz und Schutz der elektrischen Funktion. Es gehört zu den Standardaufgaben des Elektrofachmanns, Kabel und Leitungen unter Berücksichtigung der geltenden Bestimmungen ausreichend zu bemessen.
Fast jeder Elektrofachmann kennt die seit vielen Jahren bewährte Datenscheibe Personenschutz bzw. den Datenschieber Leitungsschutz von Hensel und nutzt diese Hilfsmittel bei der Dimensionierung von Kabeln und Leitungen. Hensel hat dieses Werkzeug digitalisiert und als einfach bedienbare App zur Verfügung gestellt.
Die Hensel-App ENYEXPERT bemisst Kabel und Leitungen auf Basis der in den VDE-Bestimmungen definierten Schutzziele. Hierzu gehören die Anforderungen an den Personenschutz nach DIN VDE 0100-410. Auch der Schutz der elektrischen Funktion fließt in die Berechnung ein. Basis hierfür ist der Spannungsfall nach DIN VDE 0100-520 und TAB/DIN 18015-1. Ebenso berücksichtigt die App den Schutz von Kabeln und Leitungen bei Überstrom nach DIN VDE 0100-430 unter Beachtung der Strombelastbarkeiten nach DIN VDE 0298-4.

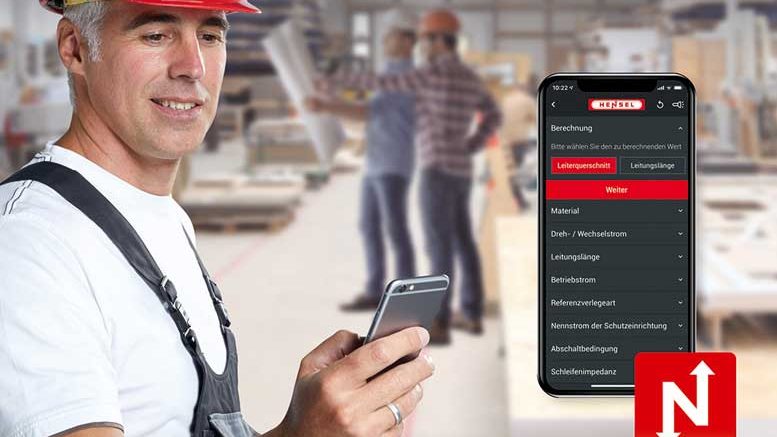

Schritt für Schritt wird der Nutzer zum richtigen Ergebnis geführt. Dabei kann er wählen, ob er den Leiterquerschnitt oder die maximale Länge bei gegebenem Querschnitt berechnen möchte. In den folgenden Schritten werden Leitermaterial, Art des Stromkreises, maximal zu erwartender Betriebsstrom, Verlegeart, Häufung, Nennstrom und Art der Schutzeinrichtung sowie die Schleifenimpedanz abgefragt. Daraus errechnet die App dann den erforderlichen Leiterquerschnitt bzw. die maximale Leitungslänge. Durch die eingebaute Logik erkennt die App Fehleingaben und vermeidet falsche Berechnungen. Die ermittelten Werte können über E-Mail, WhatsApp oder Facebook geteilt oder gesichert werden.
Die ermittelten Werte können direkt genutzt werden, um passende Kabelabzweigkästen oder Kleinverteiler nebst Zubehör zu finden. Der Hensel ProduktFinder schlägt geeignete Produkte vor. Die entsprechende Vorauswahl spart Zeit bei der Zusammenstellung der geeigneten Produkte. Ebenfalls sind ein Blätterkatalog und die Suche des nächsten Hensel-Fachberaters Bestandteile der App. So werden Ihre Fragen schnell beantwortet. Regelmäßige Updates sorgen dafür, dass die App immer auf dem Stand der Technik bleibt. Die App ENYEXPERT von Hensel ist sowohl für Apple- als auch Android-Geräte kostenlos im App-Store bzw. Google Play Store erhältlich.
