SMS Siemag modernisiert Rekord CSP-Anlage bei JSW Steel

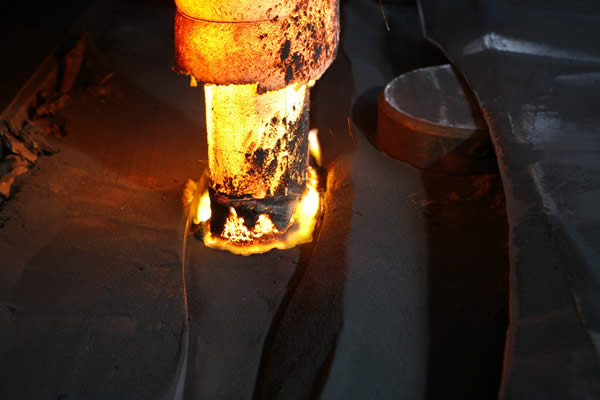

CSP-Kokille im Einsatz.
CSP-Kokille im Einsatz.

CSP-Kokille im Einsatz.

JSW Steel Ltd., einer der größten Stahlproduzenten Indiens, hat SMS Siemag (www.sms-siemag.com) den Auftrag zur umfassenden Modernisierung der 1998 von SMS gelieferten CSP-Anlage am Standort Dolvi, im Bundesstaat Maharashtra, erteilt. Wichtigstes Ziel ist die Erhöhung der Produktionskapazität von aktuell 3,0 Millionen auf mehr als 3,3 Millionen Jahrestonnen.

Die CSP-Anlage mit der Stranggießanlage Nr. 1 startete die Produk­tion im Jahr 1998 und war der CSP-Pionier in Indien. Im Jahr 2003 verdoppelte JSW die Produktion mit einer zweiten CSP-Strang­gießanlage. JSW Dolvi hält mit einer Gießgeschwindigkeit von acht Metern pro Minute im Durchschnitt – und dies über einen Monat lang – den Weltrekord im Schnellgießen.

Um das Ziel einer wirtschaftlichen Produktion von 3,3 Millionen Jahrestonnen zu erreichen, werden diverse Veränderungen an der Stranggießanlage sowie eine umfassende Modernisierung der Elektrik und Automation am Walzwerk umgesetzt.

„Die Modernisierungskonzepte von SMS Siemag geben uns die Möglichkeit, ohne großen Stillstand eine umfangreiche Optimierung unserer Anlage auf den neuesten Stand der Technik und Automation umsetzen zu können“, sagt Ashok Kumar Aggarwal, Jt. Chief Executive Officer (CEO) von JSW Steel Ltd.

Modernisierung der Stranggießanlage

Die Kapazitätssteigerung wird durch eine neue Strangführung und die Verlängerung des Gießstrangs Nr. 1 von derzeit 6.970 Millimetern auf 9.420 Millimetern erreicht. Dazu wird die Gießbühne Nr. 1 auf das Niveau der Gießbühne Nr. 2 angehoben.

Bei der Anlage Nr. 1 wird die elektromechanische Oszillation ersetzt durch eine hydraulische Oszillation, mit dem gleichen Design und den gleichen Funktionen wie bei Anlage Nr. 2. Die neue Strang­führung wird mit Liquid Core Reduction (LCR1) ausgestattet und so ebenfalls in der Lage sein, die Dicke flexibel einzustellen. Die Gieß­spiegelregelung (Mold Level Control) wird modernisiert und mit neuer Hydraulik sowie entsprechender Hardware versehen.

SMS Siemag hat für den Umbau der Mechanik und für die Moderni­sierung der Elektrik und Automation ein kundenspezifisches Konzept entwickelt, das auch auf andere Anlagen übertragbar ist. Die Modernisierung der Elektrik und Automation beinhaltet Anpas­sungen und Ergänzungen in den Steuerungssystemen sowie die Integration der technologischen X-Pact-Systeme wie Gießspiegel­regelung (Mold Level Control), hydraulische Kokillenoszillation (Hydraulic Mold Oscillation) und Anstellung der Biege- und Richt­treiber.

Nach der Modernisierung wird die Anlage in erster Linie Hoch­qualitäts-Brammen aus niedriggekohlten (LC) und niedriglegierten HSLA-Stählen sowie Medium-Kohlenstoffstählen vergießen. Bei Brammendicken von 65 bis 50 Millimetern ist die Anlage ausgelegt für eine Gießgeschwindigkeit von bis zu sieben Metern in der Minute. Die Wirtschaftlichkeit der Ersatzteilvorhaltung und Instandhaltung erhöht sich mit der Modernisierung deutlich, da die beiden Strang­gießanlagen nach dem Umbau identisch sein werden.

Modernisierung der Elektrik und Automation des CSP-Walzwerks

Die vorhandene Elektrik und Automation wird vollständig von SMS Siemag erneuert. Die Modernisierung, angefangen bei der Ent­zunderung über die sechs Fertiggerüste sowie die Kühlstrecke bis zu den beiden Unterflurhaspeln einschließlich des Bundtransports, wird in einer Stillstandszeit von nur 23 Tagen realisiert.

„Nach der Modernisierung wird unsere Gießanlage mit der neuesten Technologie und Automation ausgerüstet sein. Unsere Warmband­straße wird mit komplett neuer Automation und umgebauten Direkt­umrichtern für die Produktion bereitstehen. Wir sind sicher, dass der Einsatz, den das Team von SMS hinsichtlich Planung sowie Detailierungsgrad und Engineering zeigt, für eine noch kürzere Still­standsdauer als vorgesehen sorgen wird und dass von Anfang an in hoher Qualität produziert werden kann“, sagt Satya Prakash, Associate Vice President (AVP) von JSW Steel Ltd.

Zum Lieferumfang der X-Pact®-Elektrik und -Automation gehören die Level-2-Regelsysteme mit Stichplanberechnung (PSC), Profil-, Kontur- und Planheitsregelung (PCFC) sowie Kühlstreckenregelung (CSC) und der Austausch der kompletten Level-1-Systeme inklusive der Technologischen Regelsystemen (TCS) und Basis Automation.

Die Umsetzung des innovativen HMI-Konzepts von SMS Siemag mit neuen Steuerpulten sorgt für einen ergonomischen Bedienprozess. Um den kurzen Stillstand der Anlage zu ermöglichen, wird das von SMS Siemag entwickelte Plug & Work-Verfahren eingesetzt. Dabei wird die gesamte Automation mit den original Steuereinheiten bei SMS Siemag gegen eine Echtzeitsimulation des CSP®-Prozesses getestet und optimiert. Durch dieses einzigartige Verfahren werden Fehler bereits im Vorfeld erkannt und entfernt. Im Rahmen des Plug & Work-Tests wird auch das Bedienpersonal des Kunden vorab mit der modernisierten Anlagenbedienung geschult, so dass das Kundenpersonal sich schnell in die neuen Bedienkonzepte einfindet und die Inbetriebnahme aktiv selbst mitumsetzen kann.

Neben dem Komplettaustausch der Anlagenautomation wird von SMS Siemag der Austausch der Hauptantriebsregelung unter Beibe­haltung bestehender Leistungsteile durchgeführt. Hierzu zählen die Einbindung neuer Hilfssysteme sowie die Modernisierung der Nieder­spannungsantriebe durch den Austausch der Umrichtersysteme.

Neben der Erhöhung der Anlagenverfügbarkeit wird die Wartungs­freundlichkeit maßgeblich erhöht. Die Inbetriebnahme ist für Frühjahr 2015 geplant.
