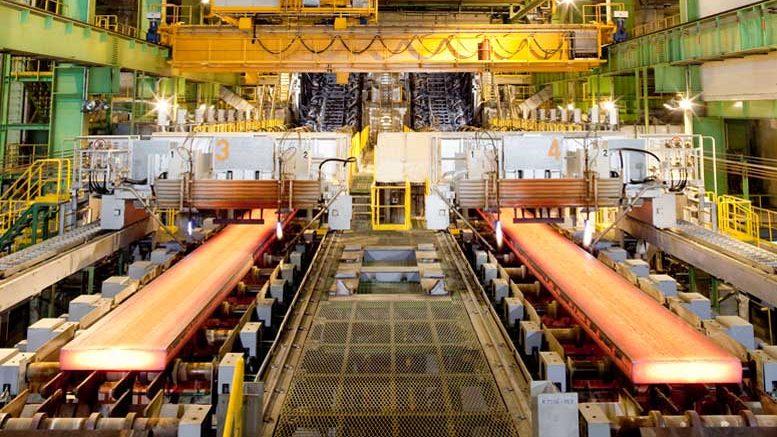

ArcelorMittal Asturias mit Sitz in Avilés in Spanien hat die SMS group (www.sms-group.com) mit dem umfassenden Umbau der Zwei­strang-Brammenanlage Nr.2 beauftragt. ArcelorMittal Asturias reagiert damit auf die gestiegenen Qualitätsansprüche im wachsenden Markt der Sonderstähle wie Rohr- und Grob­blechgüten. Die Zweistrang-Brammengießanlage Nr. 2 wurde 1987 von der SMS group geliefert und hat bisher rund 1,9 Millionen Jahrestonnen Stahlbrammen mit Dicken von 235 und 280 Millimetern und einer Breite von maximal 1.600 Millimetern produziert. Mit dem Umbau kann die Stranggießanlage bis zu 2,7 Millionen Tonnen Stahlbrammen im Jahr gießen mit Brammendicken von 235, 300 und 365 Millimetern sowie Brammenbreiten von 800 bis 2,200 Millimetern.

Die größte Herausforderung des Projektes war der Wunsch des Kunden, die bisherige Brammenbreite von 1.600 Millimetern auf 2.200 Millimeter zu erweitern, ohne dass die damit notwendigen umfangreichen Fundamentarbeiten und eine daraus resultierende längere Umbauzeit das Projekt unrentabel werden lassen. Dies wird umgesetzt, in dem die vorhandenen Fundamente und Anker­schrauben der Stranggießanlage Nr. 2 ohne Änderungen weiter genutzt werden. Ein spezielles Design der Segmenttragrahmen der SMS group macht dies möglich.

Die Stranggießanlage wird von der Kokille bis zum Auslaufbereich komplett neu aufgebaut, wobei das Konzept der Bogenkokille erhalten bleibt. Es bietet vor allem für das Gießen von Brammen mit einer Dicke von mehr als 320 Millimeter Dicke aus rissempfindlichen Stahlsorten große Vorteile. Der Radius von 10,5 Metern bleibt trotz der maximalen Brammendicke von 365 Millimetern bestehen, die metallurgische Länge wird von 33,2 auf 36,7 Meter vergrößert. Die Stranggießanlage ist für eine maximale Gießgeschwindigkeit von 1,60 Metern pro Minute ausgelegt. Eine zukünftige Erhöhung der Gießgeschwindigkeit wurde bei der Auslegung des Spritzkühl­konzepts berücksichtigt.

Die Anlage wird zudem mit der SMS group-Fernverstellkokille ausgerüstet. Damit ist eine Breitenverstellung und automatische Adaption der Konizität während der Produktion möglich, ohne dabei die Gieß­geschwindigkeit reduzieren zu müssen. Die Stahlgüte und die aktuelle Gießgeschwindigkeit werden dabei berücksichtigt. Die mechanische Oszillation wird durch eine hydraulische ersetzt mit der Möglichkeit der Variation von Hub und Frequenz während des Gießens. Das Richtsegment und die Segmente im Horizontalbereich werden mit einer Online-Gap-Regelung mit positionsgesteuerten Klemm­zylindern ausgestattet.

Die neue Brammenstranggießanlage Nr. 2 wird mit verschiedenen qualitätsbestimmenden X-Pact^®-Level-2-Prozessmodellen arbeiten. Das Mold-Monitoring-System überwacht die Temperaturverteilung in der Strangschale. So können mögliche Kleber erkannt und die Gefahr von Durchbrüchen zu einem frühen Zeitpunkt eliminiert werden. Die SMS group implementiert zudem ein neues Sekundärkühl­konzept mit einer breitenabhängigen Zweistoffkühlung (Air-Mist) und DSC^® (Dynamic Solidification Control). DSC^® berechnet den Erstarrungsprozess des Strangs und steuert die verschiedenen Zonen der Sekundärkühlung nach wählbaren Vorgaben wie zum Beispiel die Maximierung der Gießgeschwindigkeit oder – bei besonders rissempfindlichen Güten – die Optimierung der Richt­temperatur in Abhängigkeit von speziellen Werkstoffkenndaten. Das metallurgische Prozessmodell Dynamic Soft Reduction^® ermöglicht eine gewollte Verdichtung der Bramme im Enderstarrungsbereich zur Verbesserung des Innengefüges. Die Daten für das richtige Maß und den richtigen Ort erhält das Model vom DSC^®. Die Kühlkreisläufe für Kokille, Maschine und Spritzkühlung werden komplett erneuert, die Hydraulik angepasst und erweitert.

ArcelorMittal Asturias erhält in der Werkstatt den von der SMS group entwickelten Anlagenassistenten HD LASr. Dieser wurde bereits in der Werkstatt der Stranggießanlage Nr. 1 eingesetzt. Bereits zum damaligen Zeitpunkt war das Vertrauen so groß, dass keine Lineale für das Vermessen von Kokille und Segmenten bestellt wurden. Mit der hohen Qualität der Messung, der genauen und zuverlässigen Protokollierung und der aussagekräftigen Beurteilung der gemes­senen Objekte ist HD LASr den bisherigen Systemen weit überlegen. Angesichts der Rissempfindlichkeit der zu vergießenden Stahlgüten und dem erweiterten Dickenformat kann die genauere Ausrichtung der Strangführung wesentlich dazu beitragen, eine Rissbildung in der Bramme zu verhindern.

Die ebenfalls von der SMS group modernisierte Stranggießanlage Nr. 1 – ein Umbau auf eine Senkrecht-Abbiege-Anlage – ging Ende 2016 erfolgreich in Betrieb. Fünf Wochen nach der Inbetriebnahme war die monatliche Produktion bereits auf dem gleichen Niveau wie vor dem Umbau. Die Qualität der gewalzten Coils stuft der Kunde als sehr gut ein. Das integrierte Hüttenwerk ArcelorMittal Avilés produziert hoch­wertige Stahlgüten für die Automobil- und Weißblechindustrie und für die Grobblechproduktion.
