Robuste Stahl-Energieführungsketten von TSUBAKI KABELSCHLEPP bewähren sich unter anderem in Horizontalbohranlagen der Prime Drilling GmbH, die ein grabenloses Verlegen von Rohrleitungen bis zu 60“ und über eine Distanz von bis zu 3.000 Metern ermöglichen. Damit Prime Drilling möglichst flexibel agieren kann, realisierte TSUBAKI KABELSCHLEPP die Energieketten als kundenspezifische Standardlösung mit kurzen Lieferzeiten.

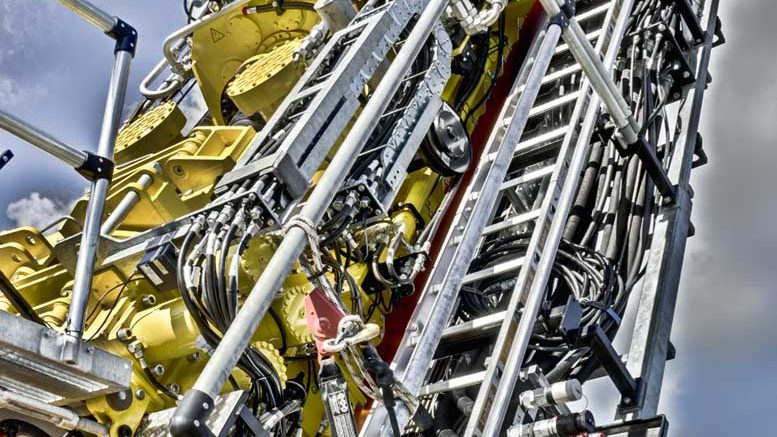

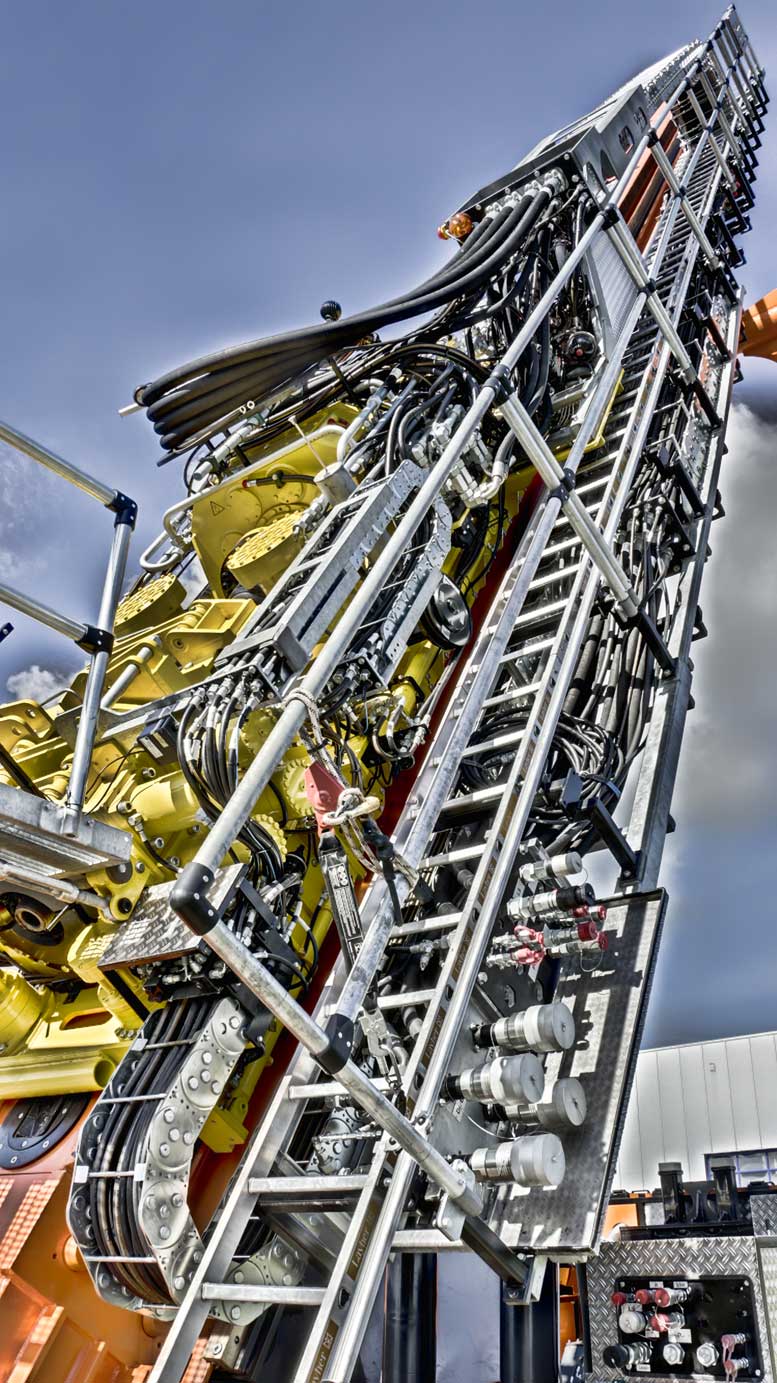

Bei den Bohranlagen sind die Energieführungsketten seitlich an den Lafettenmasten der Bohranlagen angebracht und führen bzw. schützen die Hydraulikschläuche. Für diesen Zweck wählte Prime Drilling in Absprache mit TSUBAKI KABELSCHLEPP Energieführungen der S-Serie – diese extrem robusten und hitzebeständigen Lösungen aus Stahl sind für starke mechanische Belastungen und raue Produktionsumgebungen konzipiert. Eine ideale Wahl für die Bohranlagen von Prime Drilling – zumal TSUBAKI KABELSCHLEPP die Stahlketten noch individuell anpasst. „Die Einbauräume sind bei einem Tiefbohrgerät begrenzt. Die Kette muss daher mit einer sehr kompakten Bauweise extrem viele große und schwere Schläuche führen“, schildert Luis Miguel Berjano, zuständiger Konstrukteur der Energieführungsketten bei TSUBAKI KABELSCHLEPP. Die Modifikationen beziehen sich deshalb vor allem auf eine optimale Bauraumausnutzung und eine besonders stabile Ausführung der Kette auch im Innenraum – konkret im Bereich der Trennstege, die wie die Kettenglieder selbst, aus Stahl gefertigt sind. TSUBAKI KABELSCHLEPP konzipierte zudem angepasste Anschlusselemente, die die zusätzliche Höhe des Aufbaustegs kompensieren. Nicht zuletzt passten die Experten auch die Vorspannung der Kette an, um trotz des hohen Leitungsgewichts der Schläuche eine große freitragende Länge der Kette zu ermöglichen.

Zusammenfassend ist hier eine individuelle Sonderlösung entstanden, die normalerweise mit verlängerten Lieferzeiten verbunden ist. Um das zu vermeiden, vereinbarte TSUBAKI KABELSCHLEPP mit Prime Drilling, die benötigten Sonderteile stets in einem gewissen Umfang auf Lager zu halten. Damit aber nicht genug: Damit der Kunde bei der Entwicklung der Bohrmaschinen stets flexibel bleibt, bietet TSUBAKI KABELSCHLEPP die speziellen Energieführungsketten im Baukastensystem an. Dafür definierte Prime Drilling mehrere Grundmaschinen, für die anschließend passende Basisketten entwickelt wurden. „So können wir zum Beispiel die Belegung und die Länge der Energieführungsketten modifizieren“, bestätigt Lothar Zeppenfeld. Der Konstruktionsleiter von Prime Drilling ist sehr zufrieden mit der Lösung, die die beiden Unternehmen zusammen entwickelt haben.
