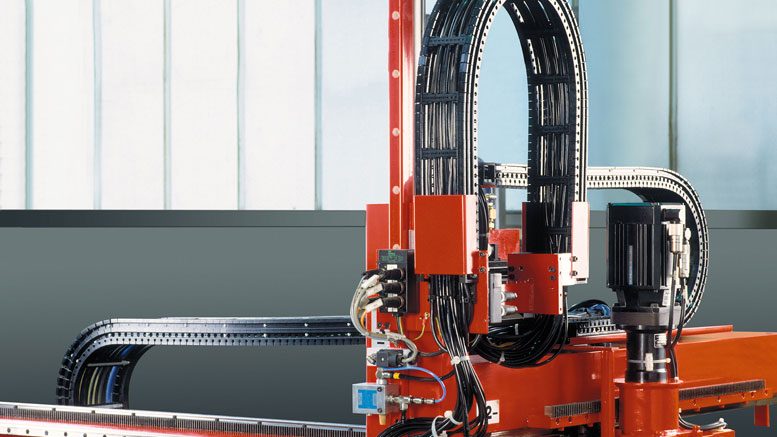

Emissionsarme Produkte mit hohem Qualitätsanspruch definieren den modernen Standard bei TSUBAKI KABELSCHLEPP. So hat das Unternehmen aus Wenden ein besonders leichtgewichtiges, geräuscharmes und sauberes Energieführungssystem entwickelt, das sich ideal für den Einsatz im Reinraum zum Beispiel in der Mikro-Chip- und Halbleiterfertigung eignet. QUANTUM wurde ohne Gelenke konstruiert, sodass während des Betriebs weder Abrieb noch Verschleiß durch Verbindungselemente entstehen.

Herkömmliche Energieführungsketten haben mit Gelenken verbundene Glieder, die aufgrund ihrer Teilung im Radius ein Polygon bilden – der Ablauf erzeugt Schwingungen, Abrieb und damit Geräusche. Bei QUANTUM entfällt dieser sogenannte Polygoneffekt. Seine Teilung ist je nach Baugröße mehr als die Hälfte kleiner als bei vergleichbaren Gliederketten. Der Kettenbogen läuft nahezu rund ab und vermeidet Abrieb fördernde Vibrationen des Obertrums.“ Realisiert wird dieser ruhige Lauf durch das einteilige Kettenband, was das QUANTUM durch die reduzierte Geräuschemmission von 31dBA auch zu einem der leisesten Energieführungssysteme am Markt macht.“

Das Energieführungssystem QUANTUM zeichnet sich darüber hinaus durch viele ausgeklügelte Konstruktionsdetails aus: Unterschiedliche Stegsysteme, die sich nach innen und außen öffnen lassen, mit variablen Breiten und vielfältigen Möglichkeiten der Höhenunterteilung sowie Zugentlastungen und Längsverbinder sind wichtige Bestandteile der intelligenten und flexiblen Kabelführung. Zudem ist der Mitnehmeranschluss seitlich verschiebbar und kann bis zu +/-30 Grad verdreht werden. Durch die zusätzliche 3D-Bewegungen kann bei geringer mehrachsiger Bewegung auf eine weitere Energieführungskette verzichtet werden. Ausgesuchte Materialien wie Aluminium und technische Kunststoffe für die Stege sowie extrudierte Stahlseile im Tragboden der Profile sorgen darüber hinaus für eine hohe Belastbarkeit, Funktionssicherheit und Lebensdauer. Das System ist für Beschleunigungen bis 300 m/s2 und Betriebsgeschwindigkeiten bis 40 m/s ausgelegt.

„Umfangreiche Tests und Praxiserfahrungen haben gezeigt, dass unsere Aluminiumstege den Leitungsabrieb deutlich minimieren und die Lebensdauer der Kabel erhöhen”, so Thomas Ameis, Senior Technical Expert bei TSUBAKI KABELSCHLEPP. QUANTUM ist zudem resistent gegen ultraviolette Strahlung und weist eine hervorragende Kühl- und Schmiermittelbeständigkeit auf. Es bietet ideale Voraussetzungen für Anwendungen im Reinraum, in der Mikro-Chip-Montage und im Halbleiterbereich, kommt aber auch in Handling- und Montagesystemen, Robotern, Messgeräten oder Pick- and Place-Automaten sowie Druck- und Textilmaschinen zum Einsatz. Passend für jeden Einsatzfall stehen dem Anwender vier Baugrößen zur Verfügung.

Bild und Info: TSUBAKI KABELSCHLEPP GmbH
